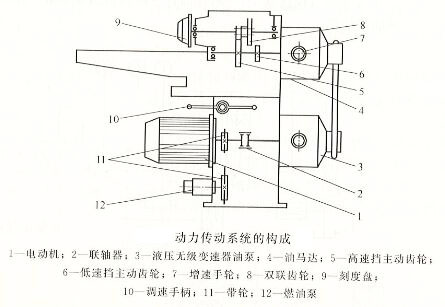

柴油發動機噴油泵試驗臺的動力傳動系統的構成如下圖所示。

　　柴油發動機噴油泵試驗臺動力傳動系統的傳遞過程：電動機通過帶輪帶動燃油泵，使燃油系統工作；同時電動機經過聯軸器帶動液壓無級變速器中的液壓油泵轉動，將液壓油送入油馬達，從而使油馬達旋轉；調速手柄和增速手輪分別調節油泵和油馬達的進出油量，以改變各自的轉速；油馬達輸出軸帶動變速箱，最終是帶有刻度盤的輸出軸轉動，通過該軸來帶動被測試的噴油泵，從而對噴油泵進行檢測；刻度盤后面有計數槽，通過轉速傳感器將轉速信號送入計數器，并顯示出轉速。
