柴油發動機的燃油系統是發動機的關鍵部分，直接影響著發動機的動力性能、經濟性能和使用性能，其中噴油泵是該系統中關重要的部件，是燃油系統的核心，而噴油泵試驗臺是檢測和調整發動機噴油泵所至必需的關鍵設備。

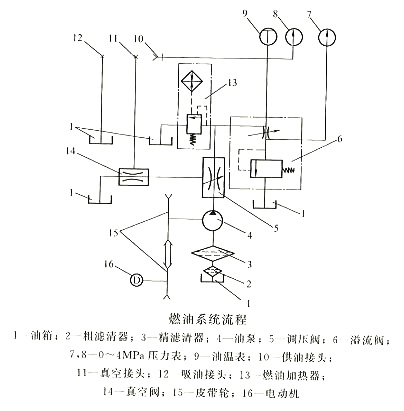

　　柴油發動機噴油泵試驗臺燃油系統的作用是提供一定壓力和溫度的燃油，其燃油流程如下圖所示：

　　燃油的工作循環如下：燃油油箱→粗濾清器→精濾清器→油泵→

　　1）吸油接頭→燃油箱

　　2）真空接頭

　　3）燃油回油箱

　　4）調壓閥→a.壓力表（0～0.4Mpa）

　　b.壓力表（0～4Mpa）

　　c.油溫表（0-100℃）

　　d.溢流加熱→油箱

　　e.回油至油箱

　　f.供油接頭（快速接頭）→附件油管→被測試的噴油泵→標準噴油器→回油至油箱。
